CO JE SOLROOF? – FOTOVOLTAIKA
SKRYTÁ VE STŘEŠE
SOLROOF je systém BIPV (Building Integrated Photovoltaics) – řešení, ve kterém je fotovoltaika integrální součástí střechy, nikoli samostatným doplňkem. Díky propojení aktivní části (produkující energii) a neaktivní části získáváte jednotnou střešní krytinu, která je zároveň zdrojem elektřiny pro váš dům. V rámci systému SOLROOF dodáváme kompletní střechu: ocelové panely integrované s fotovoltaickými moduly FIT VOLT (aktivní), doplňkové ocelové panely FIT (neaktivní), klempířské prvky, optimizéry, střídač, další prvky instalace a na přání klienta ocelový okapový systém.
Prvky systému SOLROOF
Fotovoltaická střecha by měla být navržena tak, aby nejen zajišťovala výrobu energie,
ale také zaručovala těsnost, chránila dům před povětrnostními vlivy a představovala kompletní řešení.
(neaktivní část)
MODULÁRNÍ STŘEŠNÍ PANEL FIT
Panel FIT je ocelová neaktivní část střechy SOLROOF, která doplňuje integrované fotovoltaické panely FIT VOLT (aktivní část) a vytváří tak soudržný a těsný povrch. Svým vzhledem navazuje na tradiční střechy se střídavým uspořádáním plechů, ale je vyroben s použitím moderních montážních technologií a oceli XCarb® recycled and renewably produced, která se vyznačuje nízkou uhlíkovou stopou a vysokou odolností. Ocelové panely FIT představují trvalý a estetický doplněk střešní plochy, zaručující její těsnost a odolnost.
(aktivní část)
INTEGROVANÝ PANEL FIT VOLT
Integrovaný panel FIT VOLT (aktivní část) je základním prvkem systému SOLROOF – kombinuje funkci střešní krytiny a fotovoltaického panelu. Je zodpovědný za získávání energie ze slunce a její přeměnu na elektrický proud.
Díky použití monokrystalických článků PERC spojených s ocelovou základnou technologií glass-steel je panel těsný, odolný a rezistentní vůči proměnlivým povětrnostním podmínkám. FIT VOLT je moderní řešení, které umožňuje výrobu energie ze slunečních paprsků bez nutnosti montáže tradičních FV modulů.
(aktivní část)

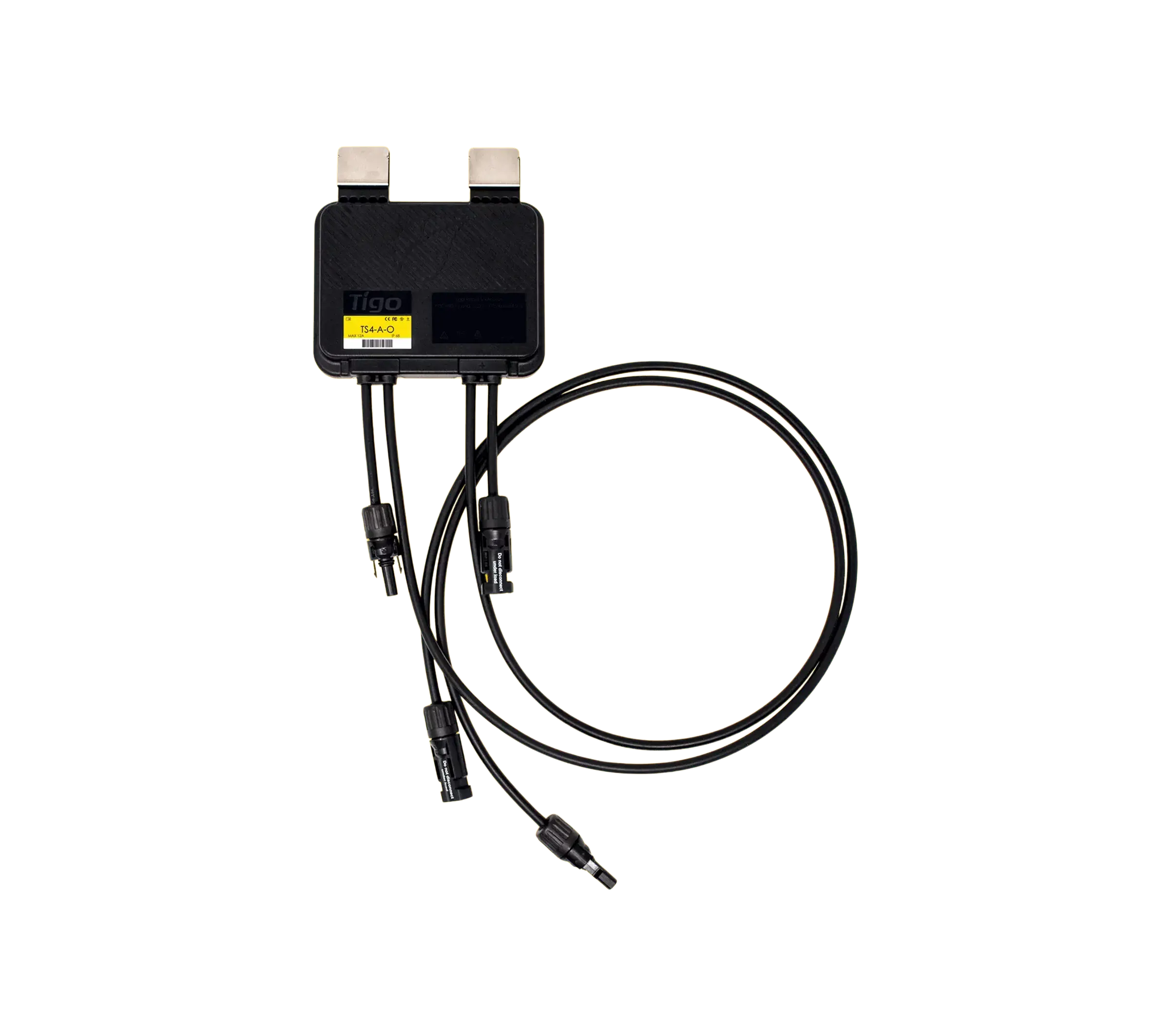

OPTIMIZÉR
Díky optimizérům si můžete užívat maximální výkon panelů bez ohledu na dopadající stíny nebo nečistoty, které u tradičních fotovoltaických panelů snižují výkonnost celé instalace. Funkce Safe DC™ minimalizuje rizika způsobená přepětími a snižuje provozní teplotu panelů, čímž prodlužuje jejich životnost. Veškerá kabeláž spojená s instalací se nachází pod střešní krytinou ve speciálních ocelových profilech. Optimizéry se instalují u okraje střechy, což k nim usnadňuje přístup.
(neaktivní část)
OCELOVÝ OKAPOVÝ SYSTÉM
Okapový systém SOLROOF je kompletní řešení, vyrobené z vysoce kvalitní oceli s povlakem XCarb® steel certificates. Prvky systému jsou precizně sladěny, což zaručuje rychlou montáž a těsné spoje. Povlak ULTIMAT [UTK] v odstínu UTK33 zajišťuje odolnost, korozivzdornost a estetické sladění okapového systému se střechou SOLROOF – díky čemuž okapový systém zachovává plnou barevnou konzistenci, strukturu a stupeň lesku se střešní krytinou SOLROOF. V nabídce jsou také maskovací prvky okapového systému.
(neaktivní část)
ODVĚTRÁVANÝ HŘEBENÁČ VOLT
Odvětrávaný hřebenáč je dokončovací prvek umístěný na hřebeni střechy. Zajišťuje estetické zakončení krytiny a správné odvětrávání střešní plochy a podkroví. Perforovaná konstrukce umožňuje volné proudění vzduchu, což podporuje chlazení panelů FIT VOLT a odvod vlhkosti. Díky hřebenáči si střecha zachovává odolnost a celý systém funguje v optimálních tepelných podmínkách.
(neaktivní část)
KABELOVÝ KANÁL VOLT
Kabelový kanál je ocelová lišta montovaná mezi bednění a panely FIT VOLT. Slouží k vedení a ochraně propojovacích kabelů v systému. Díky promyšlené konstrukci umožňuje spojování jednotlivých sekcí podél střešní plochy a zároveň plní funkci uzemnění fotovoltaického systému, čímž zvyšuje úroveň ochrany instalace. Zajišťuje estetické, bezpečné a trvalé vedení kabelů pod střešní krytinou.
(neaktivní část)
VODICÍ LIŠTA PRO OPTIMIZÉRY VOLT
Jedná se o speciální prvek montovaný pod závětrnou lištu, který zajišťuje bezpečné a uspořádané umístění optimalizátorů SolarEdge. Vyrobena z oceli, vodicí lišta chrání kabely před poškozením a vlivem vnějších faktorů a zároveň umožňuje rychlý servisní přístup. Usnadňuje montáž a údržbu elektrické instalace systému SOLROOF, čímž zvyšuje bezpečnost a odolnost.
(neaktivní část)
ZÁVĚTRNÁ LIŠTA VOLT
Závětrná lišta je ocelová boční lišta chránící okraje střechy před podfukováním větrem a pronikáním vody. Plní také funkci, která umožňuje skrytí kabeláže a optimalizátorů vedených podél okraje. Její konstrukce bez viditelných šroubů zvyšuje estetiku dokončení a zároveň umožňuje skrytí aktivních prvků. Chrání střechu před vnějšími vlivy a dodává jí moderní, soudržný vzhled.
JEDEN INTEGROVANÝ SYSTÉM
SOLROOF je řešení, kde se střecha stává zdrojem energie – chrání dům a vyrábí energii. Díky nízkouhlíkové oceli XCarb® recycled and renewably produced – SOLROOF znamená menší uhlíkovou stopu pro životní prostředí.
V SOLROOF získáte systém BIPV – integrovanou fotovoltaiku s ocelovou krytinou (panely FIT a FIT VOLT). Navíc střechu vybavujeme klempířskými prvky, ocelovým okapovým systémem a prvky FV instalace (optimizéry, střídač, kabeláž) vysoké kvality.
Jak funguje SOLROOF?
OVLÁDÁNÍ Z APLIKACE
mySolarEdge umožňuje správu celého fotovoltaického systému 24h,
7 dní v týdnu.
FIT VOLT
Integrovaný fotovoltaický panel
(aktivní část)
FIT
Modulární střešní panel
(neaktivní část)
OPTIMALIZÁTOR
Maximalizuje výkon panelů bez ohledu na zastínění, znečištění a další nepříznivé faktory na rozdíl od tradičních systémů.
STŘÍDAČ
Srdce systému. Přeměňuje stejnosměrný proud na střídavý proud.
BATERIOVÉ ÚLOŽIŠTĚ
Máte nepřetržitý přístup k zelené energii, i když zatažená obloha nebo denní doba neumožňují její výrobu prostřednictvím integrované fotovoltaické střechy SOLROOF.
SOLROOF HUB
To je řešení, které rozšiřuje možnosti fotovoltaického systému.
Technologie v SOLROOF
Při tvorbě SOLROOF bylo nejdůležitějším cílem zajistit maximální efektivitu provozu systému, proto je fungování instalace založeno na osvědčených řešeních SolarEdge, jako jsou střídače a optimizéry, které jsou zodpovědné za maximalizaci práce panelů FIT VOLT.
Maximální účinnost
Integrované fotovoltaické panely FIT VOLT využívají moderní technologii PERC, která zvyšuje účinnost přeměny sluneční energie. Aktivní část panelů FIT VOLT se vyznačuje velmi dobrou účinností 21,1 % při výkonu 208 W/m2.
Optimalizace výkonu
Technologie PERC
Bezpečnost montáže a používání
Funkce Safe DC™ minimalizuje rizika způsobená přepětím proudu a v případě poruchy snižuje hodnotu napětí na bezpečnou úroveň 1V. Veškerá kabeláž související s instalací je umístěna pod střešní krytinou ve speciálních ocelových profilech. Optimizéry jsou montovány u okraje střechy, což usnadňuje přístup k nim.
Funkce Safe DC™
Záruka až 60 let
Ocelový základ
Jeden výrobce
Technologie PERC
Integrované fotovoltaické panely FIT VOLT využívají moderní technologii PERC (Passivated Emitter and Rear Cell), která zvyšuje účinnost přeměny sluneční energie díky použití pasivační vrstvy na zadní straně článku. Toto řešení umožňuje efektivněji využívat sluneční světlo, omezovat ztráty energie a zlepšovat výkon panelů – zejména při vysokých teplotách a slabším oslunění.
Střídač a optimalizéry
Optimalizace účinnosti
Technické parametry FIT VOLT
| Počet článků | 36 | Typ článku | monokrystalické články PERC 210 mm Half-cut 2×18 |
| Maximální výkon [W] | 165 | Typ konektoru | MC4 STAUBLI EVO2, IP67 |
| Maximální výkon aktivní plochy [W/m²] | 208 | Napětí naprázdno [V] | 24 |
| Výška drážky [mm] | 22 | Způsob montáže | zacvakávací zámek (click) |
| Celková šířka [mm] | 558 | Efektivní šířka [mm] | 527 |
| Ocel | XCarb® recycled and renewably produced | Tloušťka plechu [mm] | 0,5 |
| Délka panelu [mm] | 2040 | Délka překrytí při spojování panelů [mm] | 30 |
| Rozsah provozních teplot | od −40°C do +85°C | J-box rating | IP68 |
| Hmotnost panelu | 15 kg | Sklon střechy | >9° |
Fotovoltaické moduly byly navrženy tak, aby splňovaly četné požadavky na shodu s normami:
IEC 61215-1:2016 (funkčnost FV modulů), IEC 61730-1:2016 (bezpečnost FV modulů),
EN 13501-5:2016 BROOF (T4) (požární ochrana), ISO 9001:2015 (systémy řízení kvality).
Konstrukce panelu FIT VOLT
Integrovaný fotovoltaický panel FIT VOLT vznikl na základě ceněného a osvědčeného řešení – ocelového střešního panelu FIT.
Technologie výroby panelů na bázi skla glass-glass byla zdokonalena na technologii glass-steel použitím ocelové základny v panelu FIT VOLT.
Technologie VOLT LINK zajišťuje odpovídající těsnost mezi ocelovou základnou a články a flexibilitu potřebnou pro správnou tepelnou funkci pod vlivem změn teploty.
Díky nepravidelnému povrchu bezbarvého pojiva byla zvýšena adheze v místě spojení oceli se sklem.
SOLROOF –
PATENTOVÝ ÚŘAD PR
Vzor integrovaného fotovoltaického systému SOLROOF je předmětem vynálezu přihlášeného u Patentového úřadu Polské republiky a Evropského patentového úřadu.
Užitný vzor – č. přihlášky W.130770
Vynález – č. přihlášky P.443487
FOTOVOLTAIKA
Je to spojení tvrzeného skla a monokrystalických článků, které tvoří odolný a účinný prvek panelu.
Tvrzené sklo zvyšuje odolnost modulů proti poškození a povětrnostním vlivům, stabilizuje jejich optické parametry a snižuje typický modrý nádech FV. Monokrystalické články SOLROOF zajišťují vysokou účinnost a stabilitu provozu, což umožňuje efektivně využívat sluneční energii i při menším oslunění.
VOLT LINK
Technologie VOLT LINK, registrovaná jako vynález, má formu odolného a pružného pojiva. Slouží ke spojení FV článků s ocelovou základnou integrovaného fotovoltaického panelu FIT VOLT.
MODULÁRNÍ STŘEŠNÍ PANEL
Nízkoemisní ocel XCarb® recycled and renewably produced od ArcelorMittal, použitá při výrobě panelu FIT VOLT, nejen přispívá ke snížení uhlíkové stopy v životním prostředí, ale má také vliv na odolnost integrovaných fotovoltaických panelů.
